Rotor

Cet article est une ébauche.
Vous pouvez partager vos connaissances en l’améliorant.

Le rotor, aussi appelé hélice, est la partie tournante de l'éolienne. Il est composé des pales et du moyeu et permet la transformation de l’énergie cinétique du vent en énergie mécanique, qui sera transmise ensuite à la génératrice éventuellement par le biais de la boite de vitesses. Le diamètre du rotor détermine la puissance éolienne qui pourra être récupérée par l'éolienne.

L'orientation de l'axe du rotor détermine la famille de l'éolienne, on distingue ainsi les éoliennes à axe horizontal et les éoliennes à axe vertical.

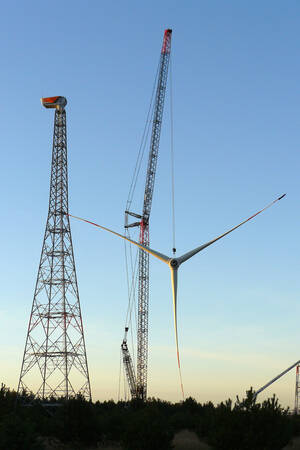

Montage d'un rotor, à Windpark Spremnberg, Brandenburg, Allemagne

Puissance nominale approximative d'une éolienne en fonction du diamètre de son rotor :

Puissance nominale approximative d'une éolienne

$$P=0,15.D^{2,15}$$

$P $ : puissance (en kW)
$D $ : diamètre du rotor (en m)

Diamètre (en m) Puissance (en kW)
27 180
33 275
40 400
44 500
48 600
54 800
64 1150
72 1500
80 1850
100 3000
130 5000
260 10000

Le diamètre moyen des rotors des grandes éoliennes a été multipliée par 10 au cours des 30 dernières années, passant d'un diamètre de 15 mètres en 1980 à près de 150 mètres aujourd'hui 1).

L’ajustement et l’équilibrage du rotor jouent un rôle majeur dans le fonctionnement d’une éolienne notamment au niveau des nuisances sonores, la production d'énergie ou la durée de vie de l'éolienne.

Les déséquilibres du rotor peuvent avoir différentes origines :

  • déséquilibre lié à la masse : dus à une répartition inégale de la masse du rotor.
  • déséquilibre aérodynamique : provoqués par des différences de propriétés aérodynamiques des pales (par exemple une différence d'angle de pale ou le profil de la pale)

Les déséquilibres de masse peuvent être corrigés à masselottes d’équilibrage placées sur le rotor et les déséquilibres aérodynamiques peuvent être corrigés en modifiant les angles de pales.
